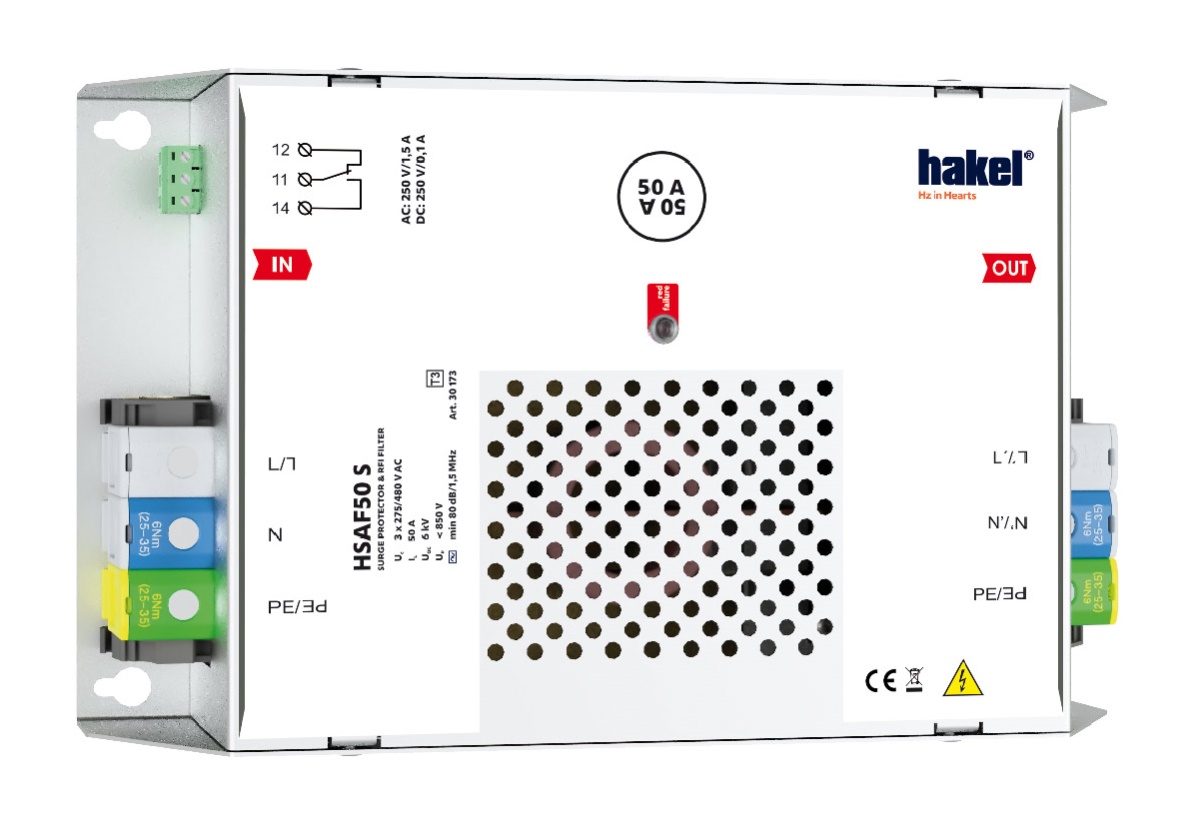

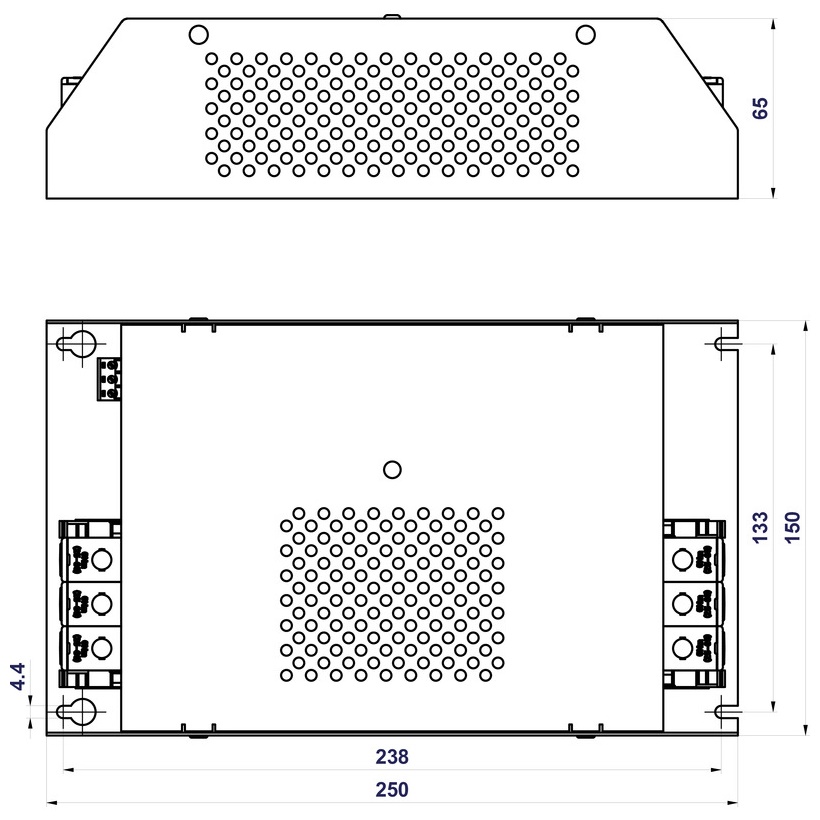

BỘ LỌC SÉT 50A

- Model : HSAF50 S

- Thương hiệu :  Hakel

- Nước sx :  Czech

+ Bộ chống sét lan truyền T3 có lọc EMI mắc nối tiếp.

+ Dùng để bảo vệ thiết bị điện tử nhạy cảm trong mạng điện hạ thế.

+ Disconnection of HSAF* S and HSAF3*S from the power grid during the MOV‘s overheating and thus prevents damage to the HSAF* S and HSAF3*S.

+ Lắp tại LPZ2 – LPZ3 gần với thiết bị cần bảo vệ.

+ Trước HSAF* S and HSAF3*S phải được lắp bộ chống sét T1 và T2 từ Hakel.

+ Lắp trong tủ điện.

+ S trong model thể hiện có tiếp điểm báo động

Thông số kỹ thuật HSAF50 S :

• Loại SPD (IEC 61643-11:2011) : T3
• Hệ thống : TN-C-S, TN-S
• Số cực : 2
• Điện áp hoạt động (UN) : 230 V
• Điện áp hoạt động tối đa (UC):  275V
• Dòng tải định mức( IL) : 50A
• Điện áp mạch hở (L/N, L/PE) (UOC): 6 kV
• Điện áp mạch hở (N/PE) (UOC): 10kV
• Mức điện áp bảo vệ tại UOC (L/N) (Up) : < 0.85 kV
• Mức điện áp bảo vệ tại UOC (L/PE) (Up) : < 1.5 kV
• Mức điện áp bảo vệ tại UOC (N/PE) (Up) : < 1.2 kV
• Khả năng xả dòng xung (8/20) L/N, L/PE (In) : 3 kA
• Khả năng xả dòng xung (8/20) N/PE (In) : 5 kA
• Tổng dòng xả (8/20) L+N->PE (ITotal) : 6 kA
• Khả năng lọc tại f = 4 MHz : > 80 dB
• Khả năng lọc tại f = 0.15 ÷ 30 MHz : > 35 dB
• Mức bảo vệ : IP20
• Nhiệt độ hoạt động (ϑ) : -40 ÷ 55 °C
• Dải độ ẩm (RH) : 5 ÷ 95 %
• Dây nối đề xuất (S) : 35 mm2
• Tín hiệu nội bộ quan trọng : OK – đèn đỏ không sáng, LỖI – đèn đỏ sáng.
• Tiếp điểm báo lỗi : Có
• Đặc tính tiếp điểm báo lỗi  (S) : AC: 250 V / 1.5 A, DC: 250 V / 0.1 A
• Bao gồm lọc EMI / EMC : Có
• Có thư xác nhận cung cấp hàng hóa của nhà phân phối tại Việt Nam
• Chứng chỉ test theo IEC EN 61643-11 : 2011 bởi phòng thí nghiệm độc lập
• Tuổi thọ  : min. 100 000 h
• Trọng lượng (m ): 1532 g
• Số mã thiết bị : 30173

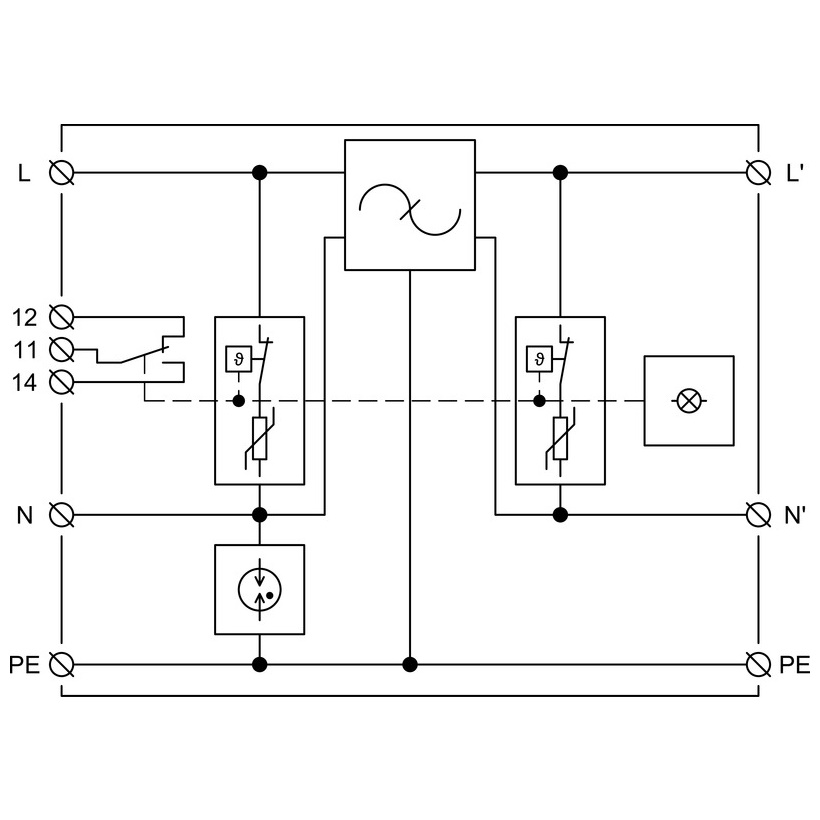

Sơ đồ nội bộ HSAF50 S

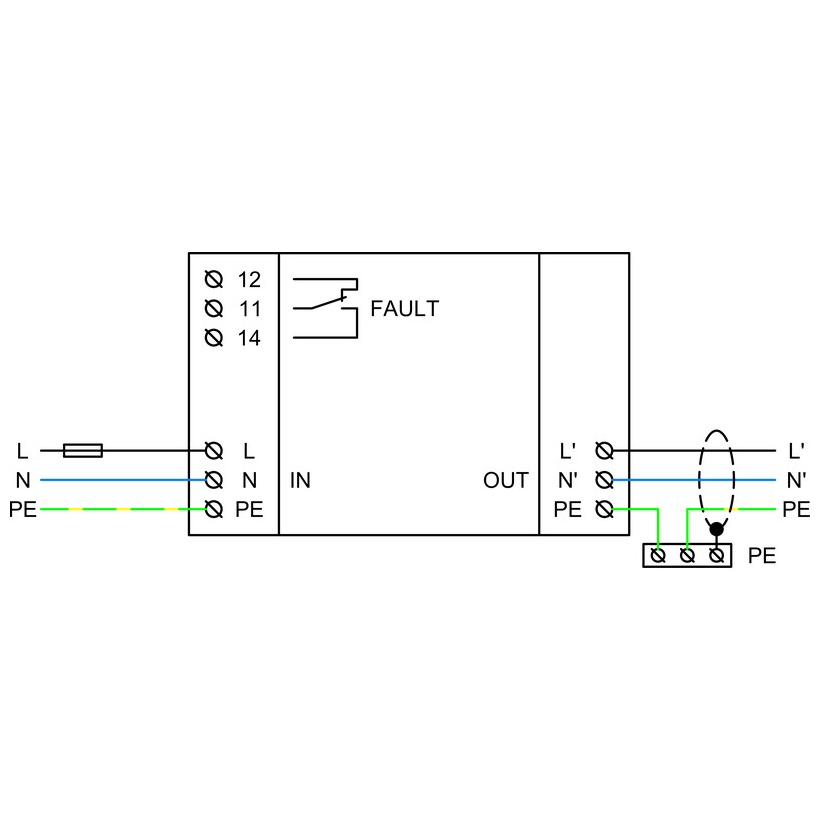

Sơ đồ lắp đặt HSAF50 S
