BỘ SỐ HÓA PHÁT THANH ECR-12

Tên sản phẩm : BỘ SỐ HÓA PHÁT THANH (ENCODER)

+ Mã hiệu : ECR-12

+ Hãng sản xuất : SAIGON ET

+ Xuất xứ : Việt Nam

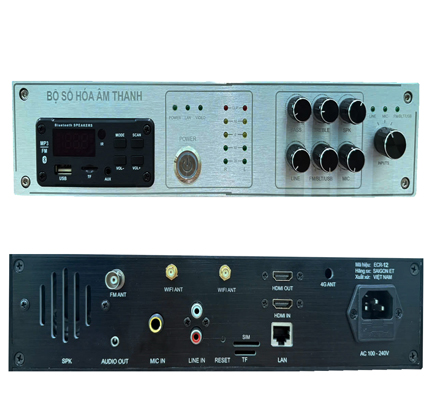

 Mặt trước :

Mặt sau :

I.TÍNH NĂNG CƠ BẢN BỘ SỐ HÓA PHÁT THANH ECR-12 :

- Số hóa âm thanh /hình ảnh thành luồng IP sử dụng giao thức truyền phát HLS, TS, RTSP  và đẩy luồng qua địa chỉ IP cố định do nhà cung cấp dịch vụ internet cung cấp.

- Số hóa âm thanh /hình ảnh thành luồng IP sử dụng giao thức truyền phát RTMP đẩy luồng qua máy chủ của đơn vị cung cấp dịch vụ trực tuyến.

- Thay đổi được tốc độ truyền cho phù hợp với các đường truyền tương ứng hiện có.

- Ghi lại chương trình đã số hóa theo thời gian thực.

- Kết nối với mạng có dây qua LAN, mạng không dây qua Wifi.

- Kết nối mạng 4G thông qua SIM 4G ( Option đặt thêm)

-Tích hợp thu sóng FM tần số 88-108Mhz, phát nhạc từ thẻ nhớ TF, Blutooth, USB

- Tích hợp đường âm thanh Line IN để phát các âm thanh từ các thiết bị khác qua.

- Tích hợp giắc cắm micro để có thể thông báo trực tiếp vào hệ thống

- Có 2 dãy đèn leb để báo mức tín hiệu Audio phát ra.

- Có loa kiểm tra âm thanh, có thể chỉnh to nhỏ bằng núm vặn.

- Có Volum chỉnh riêng cho từng đường tiếng như LINE, MIC, FM/TF/USB/BT

- Có đường Line Out âm thanh để dung kết nối tới thiết bị phát khác hoặc thu âm vào máy tính rất tiện lợi.

- Vỏ bằng nhôm đúc bền, đẹp.

II. THÔNG SỐ KỸ THUẬT BỘ SỐ HÓA PHÁT THANH ECR-12:

1.Vi xử lý ARM 1.000 MHz

2. Cổng mạng :  RJ45 10M/100M (Tự thích ứng Internet)

3. Kết nối mạng di động -SIM 4G ( Option) : - Dùng modul chuẩn PCIe LTE - CAT4.

- Khe cắm SIM : Có.

- Anten thu sóng di dộng: 2G/3G/4G. Dùng được các nhà mạng tại VN: Vinaphone, Mobilephone, Viettel, …

4. Kết nối Wifi :

- Sử dụng IC REALTEK RTLS188FTV.

- Chuẩn kết nối : Tiêu chuẩn IEEE 802.11b/g/n.

- Tần số hoạt động 2.4 Ghz ~ 2.4835 Ghz.

- Anten thu sóng : Độ tăng ích 5dB

5. Cổng ra âm thanh: Cổng ra tiếng R/L ( Stereo ). Trở kháng 600Ohm.
- Đáp tuyến : 20Hz đến 15 Khz. Mức ra : 1Vpp . THD < 1% (Max)

6. Cổng vào HDMI:  Tương thích : HDMI 1.4b, HDMI 1.4b 3D, HDCP 1.4, Hỗ trợ tốc độ liên kết truyền: 3.0Gbps cho 4K và 2K hoặc 1080p@120hz

7. Đầu vào âm thanh tương tự :

- 01 đầu vào âm thanh tương tự giắc 3.5mm.

- Tần số âm thanh : 30Hz ÷ 20kHz.

- Mức âm thanh đầu vào : 1Vpp.

8. Đầu vào âm thanh MIC

- Độ nhạy đầu vào : 130dB

 - Jack XLR

9. Phím mặc định nhà máy /Ghi chương trình phát :

- 01 nút nhấn cho chế độ mặc định nhà máy hoặc ghi chương trình phát (Nhấn 1 giây để ghi hoặc dừng ghi, nhấn giữ 5 giây để mặc định thiết bị về mặc định thiết bị khi xuất xưởng)

10. Khe cắm thẻ nhớ microSD:

- 01 khe cắm thẻ nhớ Micro SD (Hỗ trợ tối đa thẻ nhớ 128Gb).

11. Mã hóa hình ảnh :

- Mã hóa hình ảnh : H.265/H.264

12. Mã hóa âm thanh :

- Mã hóa âm thanh : AAC/G.711A/G.711U

- Lấy mẫu: 32K/48K/64K/128K hoặc 8000Hz(NVR)

13.Luồng mã hóa :

- Luồng TS (Luồng chính)  và luồng TS (Luồng phụ) đẩy qua http.

- Luồng HLS (Luồng chính) và luồng HLS (Luồng phụ) đẩy qua http

- Luồng RTSP (Luồng chính) và luồng RTSP (Luồng phụ) đẩy qua http

14.Các giao thức :

- TCP/IP; DHCP; DNS; DDNS; TS; HLS; HTTP; RTP; RTSP; RTMP; RTMP; SRT; TS

15. Nguồn cung cấp :  220Vac.

16. Dải nhiệt độ làm việc :  Nhiệt độ làm việc : -10℃~+55℃

17. Độ ẩm hoạt động: Độ ầm hoạt động ≤ 95%(Không tụ nước)

18. Công suất tiêu thụ : Công suất ≤ 4W

19 . Kích thước sản phẩm và trọng lượng::

- Kích thước : 320mm x 300mm x 70mm.

   - Trọng lượng : 2 kg.

III. KẾT NỐI BỘ SỐ HÓA PHÁT THANH ECR-12

Bộ số hóa phát thanh ECR-12 thường được đặt tại trung tâm xã hoặc có thể di chuyển lưu động nếu dùng SIM 4G.

•
• Chức năng chính là số hóa các tín hiệu analog như audio từ các nguồn phát như máy tính, radio, đầu phát nhạc…thành tín hiệu số, được mã hóa dưới dạng link
• Từ link số hóa này, chúng ta có thể nghe trên máy tính, điện thoại, máy tính bảng và đặc biệt bộ thu thông minh IP 4G sẽ bắt link này để phát thanh nội dung từ xã/phường.
• Việc số hóa tín hiệu đài truyền thanh xã cho chúng ta chất lượng âm thanh tốt hơn rất nhiều so với các hệ thống trước đây.
• Bộ số hóa phát thanh ECR-12 có thể kết nối vào mạng Internet có dây, hoặc có thể dùng SIM 4G nếu có yêu cầu- Giúp việc làm truyền thanh trực tiếp lưu động dễ dàng hơn bao giờ hết.

Về việc sử dụng, cài đặt, cấu hình thiết bị bộ số hóa phát thanh ECR-12 sẽ được hường dẫn cụ thể khi giao hàng, lắp đặt. Để được tư vấn kỹ hơn về sản phẩm hãy liên hệ ngay với hotline :  0949 19 16 18 -Bùi Văn Khoa

Tên sản phẩm : BỘ SỐ HÓA PHÁT THANH (ENCODER)

+ Mã hiệu : ECR-12

+ Hãng sản xuất : SAIGON ET

+ Xuất xứ : Việt Nam

 Mặt trước :

Mặt sau :

I.TÍNH NĂNG CƠ BẢN BỘ SỐ HÓA PHÁT THANH ECR-12 :

- Số hóa âm thanh /hình ảnh thành luồng IP sử dụng giao thức truyền phát HLS, TS, RTSP  và đẩy luồng qua địa chỉ IP cố định do nhà cung cấp dịch vụ internet cung cấp.

- Số hóa âm thanh /hình ảnh thành luồng IP sử dụng giao thức truyền phát RTMP đẩy luồng qua máy chủ của đơn vị cung cấp dịch vụ trực tuyến.

- Thay đổi được tốc độ truyền cho phù hợp với các đường truyền tương ứng hiện có.

- Ghi lại chương trình đã số hóa theo thời gian thực.

- Kết nối với mạng có dây qua LAN, mạng không dây qua Wifi.

- Kết nối mạng 4G thông qua SIM 4G ( Option đặt thêm)

-Tích hợp thu sóng FM tần số 88-108Mhz, phát nhạc từ thẻ nhớ TF, Blutooth, USB

- Tích hợp đường âm thanh Line IN để phát các âm thanh từ các thiết bị khác qua.

- Tích hợp giắc cắm micro để có thể thông báo trực tiếp vào hệ thống

- Có 2 dãy đèn leb để báo mức tín hiệu Audio phát ra.

- Có loa kiểm tra âm thanh, có thể chỉnh to nhỏ bằng núm vặn.

- Có Volum chỉnh riêng cho từng đường tiếng như LINE, MIC, FM/TF/USB/BT

- Có đường Line Out âm thanh để dung kết nối tới thiết bị phát khác hoặc thu âm vào máy tính rất tiện lợi.

- Vỏ bằng nhôm đúc bền, đẹp.

II. THÔNG SỐ KỸ THUẬT BỘ SỐ HÓA PHÁT THANH ECR-12:

1.Vi xử lý ARM 1.000 MHz

2. Cổng mạng :  RJ45 10M/100M (Tự thích ứng Internet)

3. Kết nối mạng di động -SIM 4G ( Option) : - Dùng modul chuẩn PCIe LTE - CAT4.

- Khe cắm SIM : Có.

- Anten thu sóng di dộng: 2G/3G/4G. Dùng được các nhà mạng tại VN: Vinaphone, Mobilephone, Viettel, …

4. Kết nối Wifi :

- Sử dụng IC REALTEK RTLS188FTV.

- Chuẩn kết nối : Tiêu chuẩn IEEE 802.11b/g/n.

- Tần số hoạt động 2.4 Ghz ~ 2.4835 Ghz.

- Anten thu sóng : Độ tăng ích 5dB

5. Cổng ra âm thanh: Cổng ra tiếng R/L ( Stereo ). Trở kháng 600Ohm.
- Đáp tuyến : 20Hz đến 15 Khz. Mức ra : 1Vpp . THD < 1% (Max)

6. Cổng vào HDMI:  Tương thích : HDMI 1.4b, HDMI 1.4b 3D, HDCP 1.4, Hỗ trợ tốc độ liên kết truyền: 3.0Gbps cho 4K và 2K hoặc 1080p@120hz

7. Đầu vào âm thanh tương tự :

- 01 đầu vào âm thanh tương tự giắc 3.5mm.

- Tần số âm thanh : 30Hz ÷ 20kHz.

- Mức âm thanh đầu vào : 1Vpp.

8. Đầu vào âm thanh MIC

- Độ nhạy đầu vào : 130dB

 - Jack XLR

9. Phím mặc định nhà máy /Ghi chương trình phát :

- 01 nút nhấn cho chế độ mặc định nhà máy hoặc ghi chương trình phát (Nhấn 1 giây để ghi hoặc dừng ghi, nhấn giữ 5 giây để mặc định thiết bị về mặc định thiết bị khi xuất xưởng)

10. Khe cắm thẻ nhớ microSD:

- 01 khe cắm thẻ nhớ Micro SD (Hỗ trợ tối đa thẻ nhớ 128Gb).

11. Mã hóa hình ảnh :

- Mã hóa hình ảnh : H.265/H.264

12. Mã hóa âm thanh :

- Mã hóa âm thanh : AAC/G.711A/G.711U

- Lấy mẫu: 32K/48K/64K/128K hoặc 8000Hz(NVR)

13.Luồng mã hóa :

- Luồng TS (Luồng chính)  và luồng TS (Luồng phụ) đẩy qua http.

- Luồng HLS (Luồng chính) và luồng HLS (Luồng phụ) đẩy qua http

- Luồng RTSP (Luồng chính) và luồng RTSP (Luồng phụ) đẩy qua http

14.Các giao thức :

- TCP/IP; DHCP; DNS; DDNS; TS; HLS; HTTP; RTP; RTSP; RTMP; RTMP; SRT; TS

15. Nguồn cung cấp :  220Vac.

16. Dải nhiệt độ làm việc :  Nhiệt độ làm việc : -10℃~+55℃

17. Độ ẩm hoạt động: Độ ầm hoạt động ≤ 95%(Không tụ nước)

18. Công suất tiêu thụ : Công suất ≤ 4W

19 . Kích thước sản phẩm và trọng lượng::

- Kích thước : 320mm x 300mm x 70mm.

   - Trọng lượng : 2 kg.

III. KẾT NỐI BỘ SỐ HÓA PHÁT THANH ECR-12

Bộ số hóa phát thanh ECR-12 thường được đặt tại trung tâm xã hoặc có thể di chuyển lưu động nếu dùng SIM 4G.

•
• Chức năng chính là số hóa các tín hiệu analog như audio từ các nguồn phát như máy tính, radio, đầu phát nhạc…thành tín hiệu số, được mã hóa dưới dạng link
• Từ link số hóa này, chúng ta có thể nghe trên máy tính, điện thoại, máy tính bảng và đặc biệt bộ thu thông minh IP 4G sẽ bắt link này để phát thanh nội dung từ xã/phường.
• Việc số hóa tín hiệu đài truyền thanh xã cho chúng ta chất lượng âm thanh tốt hơn rất nhiều so với các hệ thống trước đây.
• Bộ số hóa phát thanh ECR-12 có thể kết nối vào mạng Internet có dây, hoặc có thể dùng SIM 4G nếu có yêu cầu- Giúp việc làm truyền thanh trực tiếp lưu động dễ dàng hơn bao giờ hết.

Về việc sử dụng, cài đặt, cấu hình thiết bị bộ số hóa phát thanh ECR-12 sẽ được hường dẫn cụ thể khi giao hàng, lắp đặt. Để được tư vấn kỹ hơn về sản phẩm hãy liên hệ ngay với hotline :  0949 19 16 18 -Bùi Văn Khoa

BỘ SỐ HÓA PHÁT THANH ECR-12 đi kèm dây nguồn, dây audio
